Állványzatok: mobil, homlokzati és speciális megoldások

    Állványzatok a magasban végzett munkákhoz: mobil, homlokzati és speciális megoldások

    Az állványzatok piaca rendkívül széles spektrumot ölel fel, a könnyen mozgatható, gyorsan telepíthető alumínium mobil állványoktól és gurulóállványoktól kezdve a nagyméretű homlokzatok beállványozására alkalmas komplex rendszereken át egészen a speciális ipari vagy mérnöki kihívásokra választ adó egyedi megoldásokig, mint a lépcsőtornyok, rácsostartók vagy függesztett platformok. A megfelelő állványtípus kiválasztása, szakszerű telepítése és biztonságos használata alapvető fontosságú a balesetek megelőzése és a projektek sikeres megvalósítása érdekében.

    Kik és milyen célokra használnak állványzatokat?

    Az állványzatok felhasználói köre rendkívül diverz. Az építőipar minden szegmense érintett: a lakóépületek és irodaházak homlokzati munkálatait (hőszigetelés, vakolás, festés) végző kivitelezőktől kezdve a hídépítőkön, ipari csarnokok szerelőin át egészen a belsőépítészeti szakemberekig (gipszkartonozás, villanyszerelés, festés). Az ipari karbantartás és üzemeltetés területén a gépek, berendezések, csővezetékek és tartályok rendszeres ellenőrzéséhez, javításához és tisztításához van szükség állványokra. A rendezvénytechnika is jelentős felhasználó, ahol ideiglenes színpadok, lelátók, világítási és hangtechnikai tartószerkezetek épülnek állványelemekből. A hajóépítés és -javítás, a repülőgép-karbantartás, valamint a műemlékvédelem és restaurálás is speciális állványzati megoldásokat igényel. Emellett a közműszolgáltatók, a reklámipar (pl. óriásplakátok kihelyezése) és akár a mezőgazdaság (pl. silók karbantartása) is alkalmazhat állványzatokat.

    Vállalkozási tevékenységi körök tekintetében minden olyan munkafolyamat, amely biztonságos magasban történő munkavégzést vagy hozzáférést igényel, potenciális alkalmazási terület. Szakemberi szinten az építésvezetők, projektmenedzserek, műszaki ellenőrök, munkavédelmi szakemberek, állványozó szakemberek, festők, vakolók, szigetelők, gipszkartonszerelők, villanyszerelők, gépészek, karbantartók és rendezvénytechnikusok azok, akik napi szinten dolgoznak állványokon, vagy felelősek azok tervezéséért, telepítéséért és biztonságos használatáért.

    Az állványozás alapelvei és biztonsági követelményei

    Az állványozás nem csupán a szerkezet felépítését jelenti, hanem egy komplex folyamat, amelynek minden lépésében a biztonságnak kell elsőbbséget élveznie. (4.2) Az alapelvek közé tartozik a megfelelő teherbírású, stabil alapra történő telepítés, a szerkezeti elemek szakszerű összekapcsolása, a megfelelő merevítések alkalmazása, valamint a leesés elleni védelem kollektív (korlátok, lábdeszkák) és egyéni védőeszközök használatának biztosítása. A biztonsági követelmények rendkívül szigorúak, és számos jogszabály és szabvány szabályozza őket.

    Magyarországon az 1993. évi XCIII. törvény a munkavédelemről [1] és a 4/2002. (II. 20.) SzCsM-EüM együttes rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről [2] tartalmazzák az általános előírásokat. Az állványokra vonatkozóan az MSZ EN 12810 (Homlokzati állványok előre gyártott elemekből) és az MSZ EN 12811 (Ideiglenes épületszerkezetek. Munkaállványok) szabványsorozatok, valamint az MSZ EN 1004 (Gurulóállványok előre gyártott elemekből) [3, 4, 5] a legfontosabb európai normák, amelyeket a hazai gyakorlatban is alkalmaznak.

    Ezek a szabványok részletesen meghatározzák az anyagminőségi, tervezési, gyártási, telepítési, használati és bontási követelményeket. A nemzetközi piacokon hasonlóan szigorú előírások vannak érvényben, például az USA-ban az OSHA (Occupational Safety and Health Administration) szabályozza az állványozást.

    A biztonságos állványozás kulcselemei:

    • Kockázatértékelés: Minden állványozási munka előtt el kell végezni a kockázatértékelést.
    • Tervezés: Komplexebb állványzatok esetén képzett szakember által készített állványterv szükséges.
    • Szakképzett személyzet: Az állványokat csak képzett, jogosítvánnyal rendelkező állványozók építhetik, bonthatják és módosíthatják.
    • Rendszeres ellenőrzés: Az állványokat használatbavétel előtt, hetente, valamint minden olyan esemény (pl. vihar, átalakítás) után, amely befolyásolhatja a stabilitásukat, ellenőrizni kell.
    • Megfelelő használat: Az állványt csak a tervezett terhelésnek megfelelően szabad használni, tilos túlterhelni.
    • Leesés elleni védelem: Megfelelő magasságú korlátok (főkorlát, közbenső korlát) és lábdeszkák alkalmazása kötelező. Bizonyos esetekben egyéni leesés elleni védőeszközök használata is szükséges.

    A biztonsági előírások betartása elengedhetetlen az emberi biztonság szempontjából, megelőzve a súlyos, akár halálos kimenetelű baleseteket, és hozzájárul a költségoptimalizáláshoz a baleseti költségek és a munkakiesés elkerülése révén. (4.2)

    Alumínium mobil állványzatok és gurulóállványok: flexibilitás és gyorsaság

    Az alumínium mobil állványzatok és gurulóállványok rendkívül népszerűek könnyű súlyuk, gyors összeszerelhetőségük és mobilitásuk miatt. Ideálisak festési, szerelési, karbantartási és egyéb olyan munkákhoz, ahol gyakran kell változtatni a munkavégzés helyét.

    • Keskeny és széles kivitelek, homlokzatmentes és szabadonálló opciók: A gurulóállványok elérhetők keskeny (általában kb. 0,75-0,85 m széles) és széles (kb. 1,35-1,50 m széles) platformmérettel. A keskeny kivitelek ideálisak szűk helyeken, folyosókon, míg a szélesebbek nagyobb munkafelületet és stabilitást biztosítanak. Léteznek homlokzat mellett, kitámasztással használható, valamint szabadon álló, nagyobb alapterületű és megfelelő ballasztozással ellátott modellek is.
    • Safe-Quick® védőkorlát rendszerek (és hasonló innovációk): A modern gurulóállványoknál egyre elterjedtebbek az olyan innovatív korlátmegoldások, mint a Safe-Quick® rendszer, amely lehetővé teszi a korlátok telepítését az alsóbb szintről, még mielőtt a felhasználó felmenne a munkaszintre. Ez jelentősen növeli a telepítés és használat biztonságát, kiküszöbölve azt a kockázatos fázist, amikor a munkavállaló korlát nélküli platformon tartózkodik. Az “ősök” itt a hagyományos, utólag felszerelendő korlátok voltak.

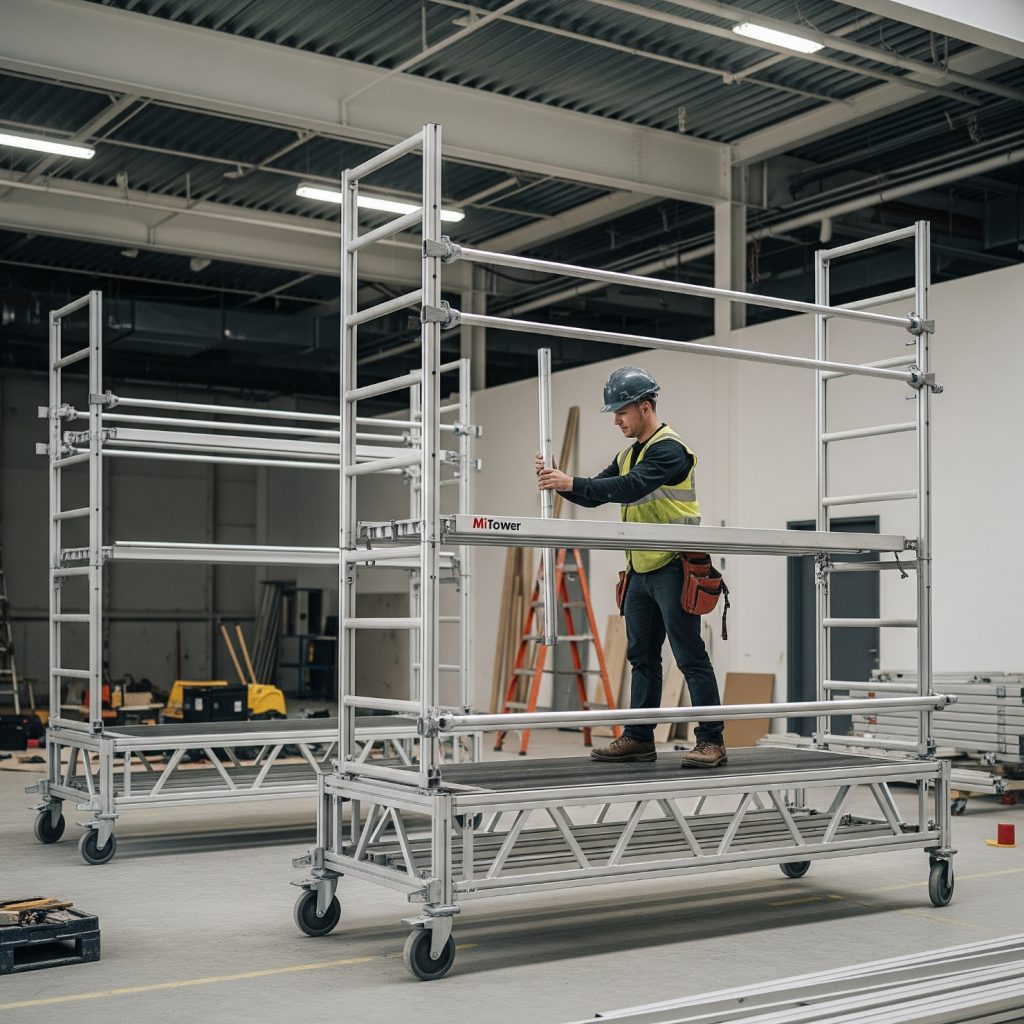

    • Egyemberes görgethető állványzatok (pl. MiTower, egyéb kompakt modellek): Kifejezetten egy személy által gyorsan összeszerelhető és mozgatható, kompakt méretű gurulóállványok. Ideálisak kisebb, gyorsan elvégzendő munkákhoz, ahol fontos a mobilitás és az egyszerű kezelhetőség. Az ilyen rendszerek ára néhány százezer forinttól indul.
    • Gurulóállványzat tartozékai: A gurulóállványok funkcionalitása tovább bővíthető különböző tartozékokkal, mint például átjárók (hidak) két állvány összekötésére, konzolos állványzatok (toldalékok) a munkaterület kiterjesztésére, kéményállványzatok speciális hozzáférést igénylő munkákhoz, vagy belső lépcsősorok a kényelmesebb és biztonságosabb feljutáshoz.

    Az alumínium mobil állványok ára a mérettől, magasságtól, teherbírástól és a biztonsági funkcióktól (pl. Safe-Quick) függően változik, a kisebb háztartási modellek néhány tízezer forinttól, a professzionális ipari gurulóállványok pedig több százezer vagy akár milliós nagyságrendűek is lehetnek.

    Homlokzati állványrendszerek: nagyméretű felületek biztonságos elérése

    Nagyméretű épülethomlokzatok, ipari létesítmények külső felületeinek beállványozására komplexebb, nagyobb teherbírású homlokzati állványrendszerek szükségesek.

    • Állványtornyok utánfutón (gyors telepítés nagyobb felületekhez): Bizonyos gyártók kínálnak olyan előre összeállított, utánfutóra szerelt állványtornyokat, amelyek gyorsan a helyszínre szállíthatók és rövid idő alatt telepíthetők, különösen hasznosak lehetnek gyors reagálást igénylő munkáknál vagy rövidebb idejű projekteknél.
    • Hagyományos keretes vagy moduláris homlokzati állványok: Két fő típust különböztetünk meg:
      • Keretes állványok (pl. Blitz, Layher SpeedyScaf): Előre gyártott keretekből, járólapokból, korlátokból és merevítőkből állnak. Gyorsan szerelhetők, viszonylag egyszerűbb geometriájú homlokzatokhoz ideálisak.
      • Moduláris állványok (pl. Layher Allround, Peri UP): Csőelemekből és speciális ékes vagy csapos kötőelemekből állnak, amelyek rendkívül flexibilis és komplex geometriájú szerkezetek (pl. ipari létesítmények, tartályok, templomtornyok) beállványozását teszik lehetővé.

      Ezeknek a rendszereknek az ára és bérleti díja jelentősen függ a beállványozandó felület nagyságától, a magasságtól, a szükséges teherbírástól és a geometriai komplexitástól.

    A homlokzati állványok kezdetleges verziói a fából ácsolt, gyakran kevésbé biztonságos és időigényesen építhető szerkezetek voltak.  A modern rendszerek acélból vagy alumíniumból készülnek, és szigorú szabványoknak felelnek meg.

    Beltéri állványzatok: kompakt megoldások belső munkákhoz

    Beltéri munkákhoz, mint a festés, gipszkartonozás, villanyszerelés vagy álmennyezet-szerelés, gyakran elegendőek a kisebb, könnyebben mozgatható állványzatok.

    • Kompakt méretű állványok: Ezek lehetnek kisebb gurulóállványok, összecsukható alumínium állványok vagy akár speciális beltéri dobogók. Fontos szempont a könnyű mozgathatóság, a karcmentes kerekek és a helyiségek méreteihez való alkalmazkodás.
    • Állványpallók kiválasztása: Az állványzatok járófelületét képező pallóknak megfelelő teherbírással és mérettel kell rendelkezniük.  Készülhetnek fából, alumíniumból vagy acélból, és csúszásmentes felülettel kell ellátni őket. Fontos a pallók rögzítése az elmozdulás ellen.

    Speciális állványzati megoldások: egyedi kihívásokra

    Bizonyos munkakörülmények vagy geometriai adottságok speciális állványzati megoldásokat igényelnek.

    • Lépcsőtornyok: Biztonságos és kényelmes feljárást biztosítanak magasabb munkaszintekre vagy állványrendszerekre. Moduláris elemekből épülnek fel, és integrálhatók a homlokzati vagy ipari állványzatokba.
    • Rácsostartók (moduláris háromszögű hidak): Nagyobb fesztávok (pl. utak, folyók, gépsorok felett) áthidalására szolgáló, nagy teherbírású tartószerkezetek, amelyekre munkaállványzat vagy akár könnyebb anyagmozgató rendszerek is telepíthetők.

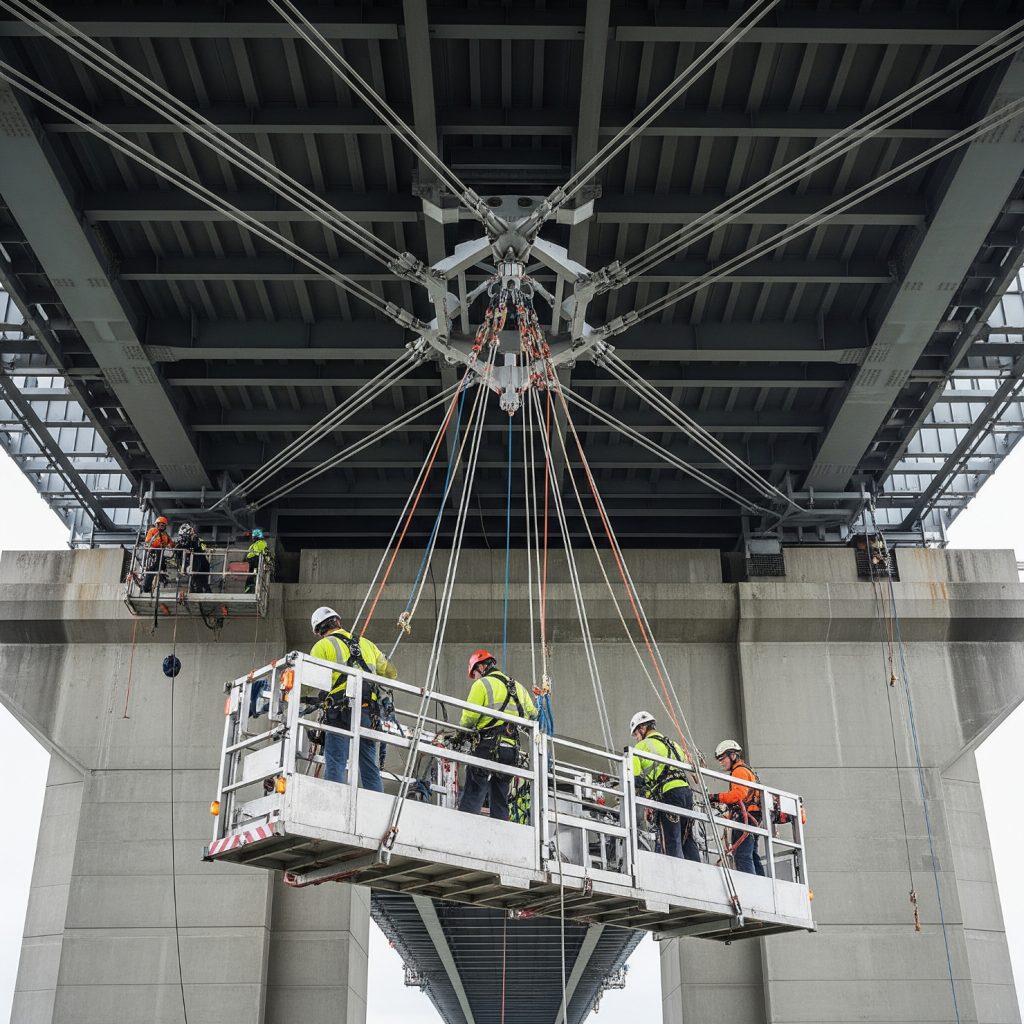

    • Függesztett platform rendszerek: Olyan nehezen hozzáférhető helyeken alkalmazzák, ahol az állványzat alulról történő építése nem lehetséges vagy nem gazdaságos (pl. hidak alatt, magas épületek homlokzatán, tartályok belsejében). Ezeket a platformokat acélsodronyokkal függesztik fel, és csörlőkkel mozgatják.

    Ezek a speciális megoldások gyakran egyedi tervezést és magas szintű szakértelmet igényelnek a telepítésükhöz.

    A jövőbeni innovációk az állványzatok területén a még könnyebb, de erősebb anyagok (pl. kompozitok), a gyorsabb és biztonságosabb szerelési technológiák (pl. kevesebb alkatrész, automatizáltabb illesztések), valamint a digitalizáció (pl. BIM modellek az állványtervezésben, szenzorok a stabilitás ellenőrzésére) felé mutatnak.

    Kiválasztási kritériumok: hogyan válasszuk ki a megfelelő állványzatot?

    A megfelelő állványzat kiválasztása lényeges az üzembiztos projektekhez. A döntés során több tényezőt kell mérlegelni: (4.2)

    • Munkamagasság: Az elérni kívánt magasság határozza meg az állvány típusát és méretét.
    • Terhelhetőség: Figyelembe kell venni a munkavállalók súlyát, a szerszámokat, az anyagokat és az esetleges környezeti terheléseket (pl. szél).
    • Munkaterület jellege: Beltéri vagy kültéri munka, sík vagy egyenetlen talaj, szűk helyek, speciális geometriai formák.
    • Telepítési idő és bonyolultság: Rövid távú munkákhoz gyorsan telepíthető mobil állványok, míg hosszabb projektekhez komplexebb homlokzati rendszerek lehetnek szükségesek.
    • Költséghatékonyság: A bérleti vagy vásárlási költségek mellett figyelembe kell venni a telepítési, bontási és szállítási költségeket, valamint a munka hatékonyságára gyakorolt hatást.
    • Biztonsági előírásoknak való megfelelés: Csak tanúsított, a vonatkozó szabványoknak megfelelő állványzatot szabad használni.

    Esettanulmányok a gyakorlatból

    • Homlokzatszigetelés társasházon: Egy tízemeletes panelház homlokzati hőszigeteléséhez keretes homlokzati állványrendszert építettek, amelyet szakaszosan telepítettek és bontottak a munka előrehaladtával. Az állványzatot megfelelően rögzítették az épülethez, és védőhálóval látták el a lehulló tárgyak ellen. Eredmény: a munka biztonságosan és a tervezett ütemben haladt.
    • Beltéri festési munkák irodaházban: Egy irodaház belső tereinek újrafestéséhez keskeny, könnyen mozgatható alumínium gurulóállványokat használtak. Az állványokat egy személy is könnyen át tudta helyezni a különböző helyiségek között. Eredmény: a festők gyorsan és hatékonyan tudtak dolgozni, minimális fennakadást okozva az irodai munkában.
    • Ipari tartály karbantartása: Egy vegyipari üzemben egy nagyméretű hengeres tartály külső és belső karbantartásához moduláris ipari állványzatot építettek, amely pontosan követte a tartály geometriáját, és több munkaszintet biztosított. Eredmény: a karbantartó csapat biztonságosan hozzáférhetett a tartály minden részéhez.
    • Hídvizsgálat: Egy folyó felett átívelő közúti híd szerkezeti elemeinek vizsgálatához speciális, függesztett platform rendszert alkalmaztak, amelyet a híd pályaszerkezetéről eresztettek le. Eredmény: a szakemberek közelről megvizsgálhatták a nehezen elérhető hídszerkezeteket a forgalom minimális zavarása mellett.
    • Rendezvény színpadépítés: Egy szabadtéri koncert nagyméretű színpadának és a hozzá kapcsolódó világítási és hangtechnikai tartószerkezeteknek az építéséhez moduláris rácsostartó rendszereket és nagy teherbírású állványelemeket használtak. Eredmény: stabil és biztonságos szerkezet jött létre a rendezvénytechnika számára.

    Az állványzatok tehát sokrétű és nélkülözhetetlen eszközök a modern munkavégzésben. A megfelelő típus kiválasztása, a szakszerű telepítés és a biztonsági előírások maradéktalan betartása garantálja, hogy a magasban végzett munka ne csak hatékony, hanem mindenekelőtt biztonságos legyen.

    Források

    • [1] 1993. évi XCIII. törvény a munkavédelemről. Elérhető: https://njt.hu
    • [2] 4/2002. (II. 20.) SzCsM-EüM együttes rendelet az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről.
    • [3] MSZ EN 1004-1:2021 – Gurulóállványok előre gyártott elemekből. 1. rész: Anyagok, méretek, tervezési terhek, biztonsági és teljesítménykövetelmények.
    • [4] MSZ EN 12810 (sorozat) – Homlokzati állványok előre gyártott elemekből.
    • [5] MSZ EN 12811 (sorozat) – Ideiglenes épületszerkezetek. Munkaállványok.
    • [6] Állványgyártók és -forgalmazók műszaki dokumentációi és használati útmutatói (pl. Layher, Peri, Krause, Altrex, Zarges).
    • [7] OSHA (Occupational Safety and Health Administration) – Scaffolding eTool. (Információk elérhetők az OSHA weboldalán az állványozási biztonságról.)
