A GD Dolly és a modern nehézteher mozgatás: innovatív szállítókocsi párok az iparban

A modern ipari termelés, a nehézgépgyártás, az acélszerkezet gyártás és bármely hasonló területed működő ágazat gyakran szembesül a rendkívül hosszú, nehéz vagy speciális alakú terhek telephelyen belüli mozgatásának kihívásával. Az ilyen anyagok hagyományos eszközökkel történő szállítása nemcsak komplikált lehet, hanem jelentős biztonsági kockázatokat is hordozhat, különösen szűkös gyártócsarnokokban, egyenetlen talajviszonyok mellett vagy csarnokok közötti átmozgatás során.

Ezen komplex anyagmozgatási kihívások megoldására született meg az önjáró, távirányítással vezérelt szállítókocsi párok koncepciója, amelynek egyik kiemelkedő képviselője a GD Dolly néven ismert rendszer, amely GD Gép és Daru Kft. egy saját fejlesztésű, innovatív szállítórendszere, amely a vállalat mérnöki szakértelmére és az egyedi ipari problémákra adott válaszaira épül, forradalmasítva a hosszú és nehéz terhek mozgatását. Elérés közvetlenül a GD oldalán: GD Dolly

Ezek az innovatív megoldások új dimenziót nyitnak a beltéri és kültéri nehézteher mozgatásban, ötvözve a nagy teherbírást a kivételes manőverezőképességgel és a felhasználóbarát vezérléssel.

Célcsoportok és alkalmazási területek: kiknek nyújt megoldást a szállítókocsi pár technológia?

Az önjáró, távirányítós szállítókocsi-párok, mint amilyen a GD Dolly is, elsődlegesen olyan vállalati profilok és iparágak számára kínálnak megoldást, ahol a standard anyagmozgató eszközök (pl. targoncák, hagyományos szállítókocsik, daruk korlátozott hatótávolsággal) nem, vagy csak jelentős kompromisszumokkal képesek ellátni a feladatot.

Kiemelt célcsoportot jelentenek a nehézgépgyártó vállalatok, amelyek nagyméretű alkatrészeket, géptesteket mozgatnak az összeszerelési folyamat során; az acélszerkezet-gyártók, ahol hosszú és nehéz gerendák, profilok vagy komplett szerkezeti elemek üzemen belüli szállítása szükséges; a repülőgépipar és a vasúti járműgyártás, ahol nagyméretű törzsszekciók, szárnyak, forgóvázak vagy egyéb komponensek mozgatása a feladat.

Az energiaszektor, például szélturbina-lapátok, generátorházak vagy transzformátorok gyártói és telepítői szintén profitálhatnak e technológia előnyeiből. Alkalmazásuk ideális olyan gyártócsarnokokban, műhelyekben vagy akár kültéri telephelyeken, ahol a hely szűkös, az útvonalak bonyolultak, vagy ahol a teher mérete és súlya miatt a hagyományos daruzás nem kivitelezhető vagy nem gazdaságos.

Vállalkozási tevékenységi körök tekintetében minden olyan folyamat érintett, amely túlméretes, extrém hosszúságú vagy nagy tömegű alkatrészek, részegységek vagy késztermékek telephelyen belüli, precíz és biztonságos mozgatását igényli. Szakemberi szinten a termelési vezetők, logisztikai menedzserek, gyártástervező mérnökök, üzemeltetési vezetők és anyagmozgatási szakemberek azok, akik ilyen megoldások bevezetésében és alkalmazásában érdekeltek lehetnek, felismerve a bennük rejlő hatékonyságnövelő és biztonságjavító potenciált.

A szállítókocsi párok működési elve és főbb műszaki jellemzői

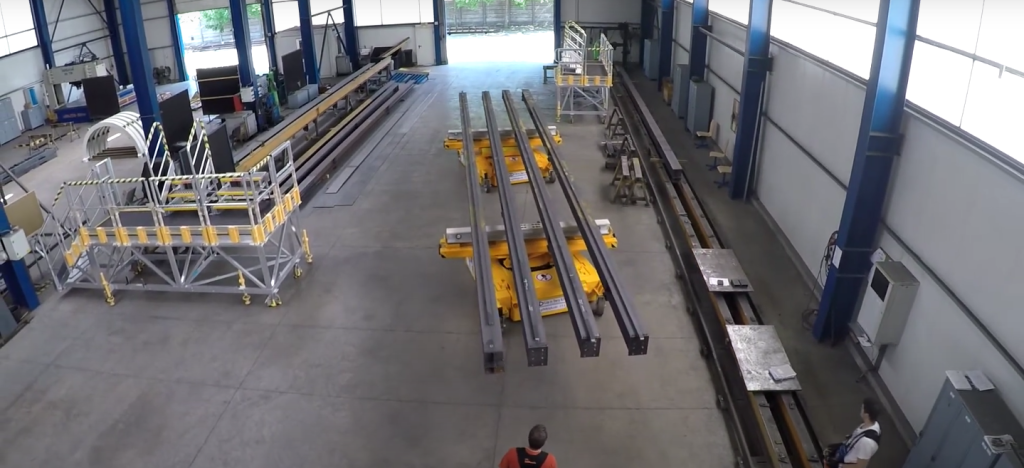

Az ilyen típusú szállítórendszerek, mint a GD Dolly, jellemzően két, egymással szinkronizáltan működő, önálló meghajtású egységből állnak.

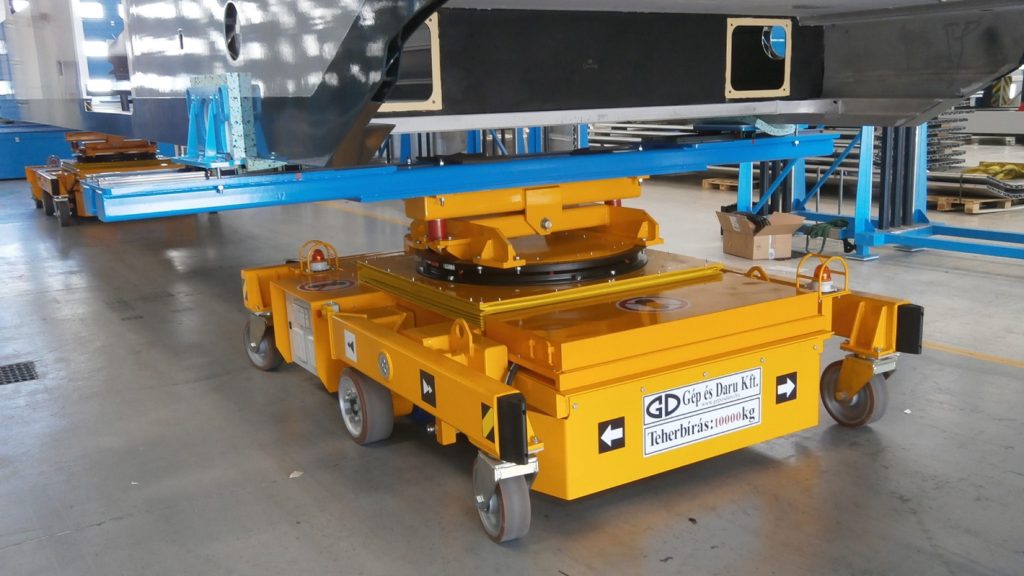

A teher a két kocsi tetején elhelyezett, gyakran forgatható teherfelvevő támasztékokra vagy speciális megfogókra kerül, lehetővé téve a rakomány szabad elfordulását kanyarodás közben, vagy annak precíz pozicionálását.

• Nagy teherbírás és hosszkezelés: Az egyes kocsik teherbírása jellemzően 10 tonnától akár 30 tonnáig (vagy még tovább) terjedhet, így a pár együttesen rendkívül nagy tömegű terheket képes mozgatni. Mivel a két egység egymástól függetlenül pozicionálható a teher alatt, gyakorlatilag korlátlan hosszúságú tárgyak szállítása válik lehetővé.
• Kettős üzemmód (rugalmasság): A kocsik nemcsak párban, hosszú terhek szállítására használhatók, hanem igény esetén szétválaszthatók és két független, önálló szállítókocsiként is üzemeltethetők rövidebb, egyedi terhek mozgatására. Ez jelentősen növeli a berendezés kihasználtságát és alkalmazkodóképességét.
• Kivételes manőverezőképesség (helyben fordulás): Az egyik leginnovatívabb jellemzőjük a speciális alvázkialakítás, amely lehetővé teszi az egyes kocsik számára a ±90°-os, egy pont körüli elfordulást. Ez azt jelenti, hogy a rendszernek nincs szüksége íves kanyarokra az irányváltáshoz; képes helyben megfordulni és szűk helyeken is navigálni, ami korábban elképzelhetetlen volt ilyen méretű terheknél.
• Integrált emelő funkció: Sok ilyen rendszer rendelkezik beépített hidraulikus vagy elektromechanikus emelőszerkezettel, amely lehetővé teszi a teher önálló felemelését a talajról vagy egy tárolóállványról, majd a célhelyen történő lerakását. Ez kiküszöböli a külső emelőeszközök (pl. daruk, targoncák) szükségességét a be- és kirakodáshoz, jelentősen egyszerűsítve és gyorsítva a folyamatot.
• Szinkronizált rádiós távvezérlés: A kocsikat modern, ipari rádiós távirányítóval vezérlik. A két egység között folyamatos digitális kommunikáció zajlik, biztosítva a tökéletesen szinkronizált mozgást. A kezelőnek általában csak az egyik (vezér) kocsit kell irányítania, a másik (követő) egység pedig automatikusan és precízen leköveti annak minden mozdulatát (haladás, kanyarodás, emelés). Ez garantálja a hosszú terhek biztonságos és pontos mozgatását, megakadályozva a rakomány megcsavarodását vagy sérülését.
• Speciális kerekek és meghajtás: A kerekek kialakítása és anyaga (pl. poliuretán, Vulkollan) biztosítja a nagy teherbírást, a jó tapadást és az alacsony gördülési ellenállást, akár egyenetlenebb ipari padlókon vagy kültéri, szilárd burkolatú felületeken is. A meghajtás jellemzően akkumulátoros elektromos, ami csendes és károsanyag-kibocsátás mentes üzemet tesz lehetővé beltéren is. Vontatott kivitelek is létezhetnek.

Ezeknek a rendszereknek az elődei az anyagmozgatás területén a passzív, több tengelyes, nehezen kormányozható nehézteher szállító alvázak, a kézi erővel vagy egyszerűbb vontatókkal mozgatott görgős állványok, illetve a sínen futó, korlátozott mobilitású szállítókocsik voltak. A modern, önjáró és intelligens vezérlésű páros kocsik ehhez képest forradalmi előrelépést jelentenek.

A munkafolyamatok optimalizálása: biztonság, idő és költségek

A GD Dolly bevezetése jelentősen pozitív hatással van az alább említett munkafolymatokra:

• Fokozott emberi biztonság: A távirányítás lehetővé teszi, hogy a kezelő biztonságos távolságból, jó rálátással irányítsa a mozgást, elkerülve a teher közvetlen közelében tartózkodást. Az integrált emelési funkció és a precíz manőverezhetőség csökkenti a kézi anyagmozgatással és a hagyományosabb eszközökkel járó baleseti kockázatokat (pl. zúzódás, rásérülés, teher leesése).
• Időoptimalizálás: A gyors és precíz mozgatás, a helyben fordulás képessége, valamint a külső emelőeszközök szükségességének kiküszöbölése jelentősen lerövidíti az anyagmozgatási ciklusidőket. Kevesebb manőverezésre, kevesebb előkészületre van szükség.
• Költségoptimalizálás: Bár ezen rendszerek beszerzési ára magas lehet (a teherbírástól, funkcióktól és a testreszabás mértékétől függően több tíz- vagy akár százmillió forintos nagyságrendű is lehet egy komplett rendszer), a működési költségek optimalizálhatók. Csökken a szükséges munkaerő (gyakran egyetlen operátor elegendő), minimalizálódik a teher és a környezet sérülésének kockázata, és nő a termelékenység a gyorsabb anyagáramlás révén. Az akkumulátoros üzem pedig alacsonyabb energiaköltségeket és karbantartási igényt jelenthet a belső égésű motoros megoldásokhoz képest.

Fejlődéstörténet, piaci kontextus és innovációs potenciál

A nehéz és hosszú terhek mozgatásának igénye egyidős az iparosodással. Kezdetben egyszerű görgőkön, csúszófelületeken, majd később fix telepítésű síneken közlekedő kocsikon próbálták megoldani ezeket a feladatokat, gyakran jelentős emberi erő és vonóerő (pl. csörlők) bevonásával. A daruk fejlődése nagy előrelépést jelentett, de a daruk hatótávolsága és mobilitása korlátozott, és nem minden esetben alkalmazhatók hatékonyan a telephelyen belüli, komplex útvonalakon történő szállításra.

Az önjáró, többirányú kormányzással rendelkező nehézteher-szállítók (ún. platformkocsik, AGV-k speciális változatai) megjelenése már közelebb állt a mai megoldásokhoz, de a rendkívül hosszú terhek kezelése továbbra is kihívást jelentett. A GD Dolly és a hozzá hasonló, párosított, szinkronizáltan működő, helyben fordulni képes rendszerek kifejlesztése egy specifikus piaci igényre adott mérnöki választ.

Ez a technológia a gépgyártás, az automatizálás, a vezérléstechnika és az akkumulátortechnológia fejlődésének eredménye.

A piacon léteznek más, hasonló elven működő vagy alternatív megoldások is nehéz és hosszú terhek mozgatására, mint például a moduláris önjáró szállítók (SPMT – Self-Propelled Modular Transporters), amelyek több tengelyes, összekapcsolható modulokból állnak, vagy a speciális, többirányú kormányzással ellátott nehéz targoncák és oldalvillás targoncák.

Azonban a GD Dolly-hoz hasonló, kifejezetten páros üzemmódra és helyben fordulásra optimalizált, integrált emelési funkcióval is rendelkező rendszerek egy szűkebb, de fontos piaci szegmenst céloznak meg, ahol a maximális manőverezhetőség és a teher két végpontjának független, de szinkronizált mozgatása kulcsfontosságú.

A globális nehéz anyagmozgató berendezések piaca folyamatosan növekszik, amit az ipari termelés bővülése, az infrastrukturális beruházások és a logisztikai folyamatok optimalizálása iránti igény hajt. [Forrás: Általános piaci jelentések, pl. MarketsandMarkets, Allied Market Research].

A gyártók, mint a GD Gép és Daru Kft. is, gyakran exportorientáltak, és kulcsfontosságú európai piacokon (pl. Németország, Franciaország) is jelen vannak, ahol a magas műszaki színvonal és az egyedi megoldások iránti kereslet jelentős.

A jövőbeni innovációk ezen a területen a még nagyobb fokú automatizálás (pl. teljesen autonóm működés, AI-alapú útvonaltervezés és akadályelkerülés), a fejlettebb szenzortechnológia (pl. teher súlypontjának automatikus érzékelése, környezet 3D feltérképezése), az energiahatékonyság növelése (pl. fejlettebb akkumulátortechnológiák, energia-visszanyerés), valamint a rendszerek még szorosabb integrációja a vállalatirányítási és logisztikai szoftverekkel várható. A virtuális és kiterjesztett valóság (VR/AR) alkalmazása a tervezésben, a kezelői oktatásban és a karbantartásban szintén ígéretes terület.

Szabályozási környezet és biztonsági előírások

Az ilyen típusú speciális szállítókocsiknak meg kell felelniük számos általános és specifikus biztonsági előírásnak. Az Európai Unióban a 2006/42/EK Gépdirektíva [1] alapvető egészségvédelmi és biztonsági követelményeket határoz meg a gépekre, beleértve az önjáró szállítókocsikat is. Ennek megfelelően CE jelöléssel kell rendelkezniük. Fontosak továbbá az elektromágneses összeférhetőségre (EMC) és a rádióberendezésekre vonatkozó irányelvek is a távvezérlés miatt.

A teherbírásra, stabilitásra és a biztonsági vezérlőrendszerekre vonatkozóan specifikus szabványok (pl. ISO 3691 sorozat az ipari targoncákra és szállítókocsikra, amelynek releváns részei alkalmazhatók) és gyártói vizsgálatok nyújtanak iránymutatást. A munkáltató felelőssége a kockázatértékelés elvégzése, a kezelők megfelelő oktatása és a berendezések rendszeres karbantartása, ellenőrzése.

Esettanulmányok a gyakorlatból

• Szélturbina lapát gyártó üzem: Egy üzemben a több tíz méter hosszú, de sérülékeny kompozit lapátokat kellett mozgatni a gyártócsarnokon belül az egyes munkaállomások között, majd a kültéri tároló területre. Egy GD Dolly típusú szállítókocsi párral a lapátokat biztonságosan, a két végüknél alátámasztva, a szűk csarnokajtókon és a korlátozott helyű udvaron is precízen tudták mozgatni, minimalizálva a sérülés kockázatát.
• Acélszerkezet gyártó műhely: Hosszú (15-20 méteres) hegesztett acélgerendákat kellett a hegesztő műhelyből a festőüzembe, majd a készáruraktárba szállítani. A hagyományos targoncák és daruk korlátozottan voltak csak használhatók a csarnokok közötti szűk átjárók miatt. Egy önjáró, távirányítós szállítókocsi-párral a gerendák mozgatása jelentősen felgyorsult és biztonságosabbá vált.
• Repülőgép összeszerelő üzem: Nagyméretű repülőgép törzsszekciókat és szárnyelemeket kellett nagy pontossággal pozicionálni az összeszerelő soron. A GD Dolly-hoz hasonló, integrált emelési funkcióval is rendelkező szállítókocsi-pár lehetővé tette az elemek finom emelését, süllyesztését és precíz illesztését, csökkentve a daruk iránti igényt és javítva a hozzáférhetőséget.
• Vasúti kocsi gyártás: Komplett vasúti kocsi alvázakat kellett mozgatni a különböző gyártási fázisok között egyenetlen, részben kültéri területen. A speciális kerekekkel és robusztus felépítéssel rendelkező szállítókocsi-pár megbirkózott a kihívásokkal, és biztosította az alvázak sérülésmentes szállítását.
• Nehézgép alkatrész raktár: Egy nagyméretű, nehéz gépalkatrészeket (pl. motorblokkok, hajtóművek) tároló raktárban a polcokról történő leemeléshez és a kiszállítási területre történő mozgatáshoz alkalmaztak egy önemelő funkcióval ellátott szállítókocsi-párt. Ez lehetővé tette, hogy egyetlen operátor végezze el a teljes anyagmozgatási feladatot, csökkentve a targoncakezelő és darukezelő szükségességét.

Az olyan innovatív megoldások, mint a GD Dolly és a hozzá hasonló önjáró, távirányítós szállítókocsi párok, jelentős mértékben hozzájárulnak a nehéz és hosszú terhek mozgatásának hatékonyságához és biztonságához a modern iparban. Képességük a szűk helyeken való manőverezésre, a terhek önálló emelésére és a szinkronizált mozgásra új lehetőségeket nyitnak meg az anyagmozgatás optimalizálásában.

Források

• [1] Az Európai Parlament és a Tanács 2006/42/EK irányelve (2006. május 17.) a gépekről és a 95/16/EK irányelv módosításáról. Elérhető: https://eur-lex.europa.eu
• [2] GD Gép és Daru Kft. termékinformációk: gepesdaru.com
• [3] Általános ipari anyagmozgatási szakirodalom és gépészeti kézikönyvek.
• [4] Nehézteher mozgató eszközök gyártóinak műszaki dokumentációi és esettanulmányai (pl. Cometto, Scheuerle, Goldhofer az SPMT-k területén; más speciális szállítókocsi gyártók).
• [5] ISO 3691 sorozat – Ipari targoncák. Biztonsági követelmények és vizsgálatok.
