Repülőgép karbantartó platformok, állványok és emelőgépek

    Repülőgép karbantartó platformok, állványok és emelőgépek

    A repülőgépek karbantartása, javítása és nagyjavítása (MRO – Maintenance, Repair, and Overhaul) rendkívül összetett és felelősségteljes feladat, amely a legmagasabb szintű precizitást és biztonságot követeli meg. A repülőgépek mérete és komplex geometriája miatt a különböző részegységekhez – a hajtóművektől a szárnyakon át egészen a farokrészig – való biztonságos és ergonomikus hozzáférés biztosítása kulcsfontosságú.

    Erre a célra speciálisan tervezett karbantartó platformokat, állványrendszereket, mobil lépcsőszerkezeteket és különféle emelőgépeket alkalmaznak. Ezek az eszközök nemcsak a munkavégzés hatékonyságát növelik, hanem alapvetően hozzájárulnak a karbantartó személyzet biztonságához, lehetővé téve számukra, hogy stabil és védett környezetben végezhessék el a szükséges műveleteket.

    Kik és hol használják a repülőgép karbantartó állványokat és emelőket?

    A repülőgép karbantartó platformok, állványok és emelőgépek elsődleges felhasználói és igénybevevői a légiközlekedési iparág szereplői. Ide tartoznak a légitársaságok saját karbantartó bázisai, a független MRO (Maintenance, Repair, and Overhaul) szolgáltató vállalatok, amelyek különböző légitársaságok gépeinek javítását és nagyjavítását végzik, valamint a repülőgépgyártó vállalatok az összeszerelési és végső ellenőrzési fázisokban.

    A katonai légierők karbantartó egységei szintén jelentős felhasználók, ahol a harci és szállító repülőgépek, helikopterek rendszeres ellenőrzése és javítása történik. Emellett a kisebb, általános célú repüléssel (General Aviation) foglalkozó szervizek és a repülőgép átalakítással vagy -bontással foglalkozó cégek is alkalmaznak ilyen speciális eszközöket.

    Vállalkozási tevékenységi körök tekintetében a vonal szintű karbantartástól (line maintenance) a bázis szintű nagyjavításokig (heavy maintenance), a szerkezeti javításoktól a hajtóműcseréig és az avionikai rendszerek ellenőrzéséig minden olyan feladat érintett, amely a repülőgép külső vagy belső részeinek magasban történő elérését igényli.

    Szakemberi szinten a repülőgép műszerészek, repülőgép szerelők, avionikai technikusok, hajtóműszerelők, festők és minőségellenőrök azok, akik napi szinten használják ezeket az eszközöket. A rendszerek beszerzéséért, a karbantartási folyamatok tervezéséért és a munkabiztonságért pedig a karbantartási vezetők, mérnökök, műszaki igazgatók és munkavédelmi szakemberek felelnek.

    Repülőgép karbantartó platformok és állványok: testreszabott hozzáférés minden zónához

    A repülőgép karbantartáshoz használt állványok és platformok kialakítása nagymértékben függ a repülőgép típusától és a végzendő munka jellegétől. Céljuk, hogy stabil, biztonságos és ergonomikus munkafelületet biztosítsanak a gép különböző részeihez.

    • Orrállványok (Nose Docks): A repülőgép orr-részéhez, a pilótafülke ablakaihoz és az orrfutóműhöz biztosítanak hozzáférést. Gyakran több szintűek, és tartalmazhatnak integrált lépcsőket, szerszámtartókat.
    • Törzsállványok (Fuselage Docks): A repülőgép törzsének oldalsó és felső részeihez való hozzáférést teszik lehetővé, például ablakcseréhez, szerkezeti javításokhoz vagy festéshez. Gyakran a gép kontúrját követő, komplex formájú szerkezetek.
    • Szárnyállványok (Wing Docks): A szárnyak alsó és felső felületéhez, a belépő- és kilépőélekhez, valamint a szárnyon elhelyezett vezérlősíkokhoz és hajtóművekhez biztosítanak hozzáférést. Lehetnek fix magasságúak vagy állítható platformmagasságúak.
    • Hajtóműállványok (Engine Docks): Kifejezetten a hajtóművek karbantartásához, ellenőrzéséhez és cseréjéhez tervezett, gyakran mobil, a hajtómű köré építhető állványok. Lehetővé teszik a hajtómű minden részének biztonságos elérését.
    • Farokállványok (Tail Docks): A repülőgép farokrészéhez, a függőleges és vízszintes vezérsíkokhoz, valamint a segédhajtóműhöz (APU) biztosítanak hozzáférést. Ezek általában a legmagasabb állványzatok, komplex, több szintes szerkezetek lehetnek.

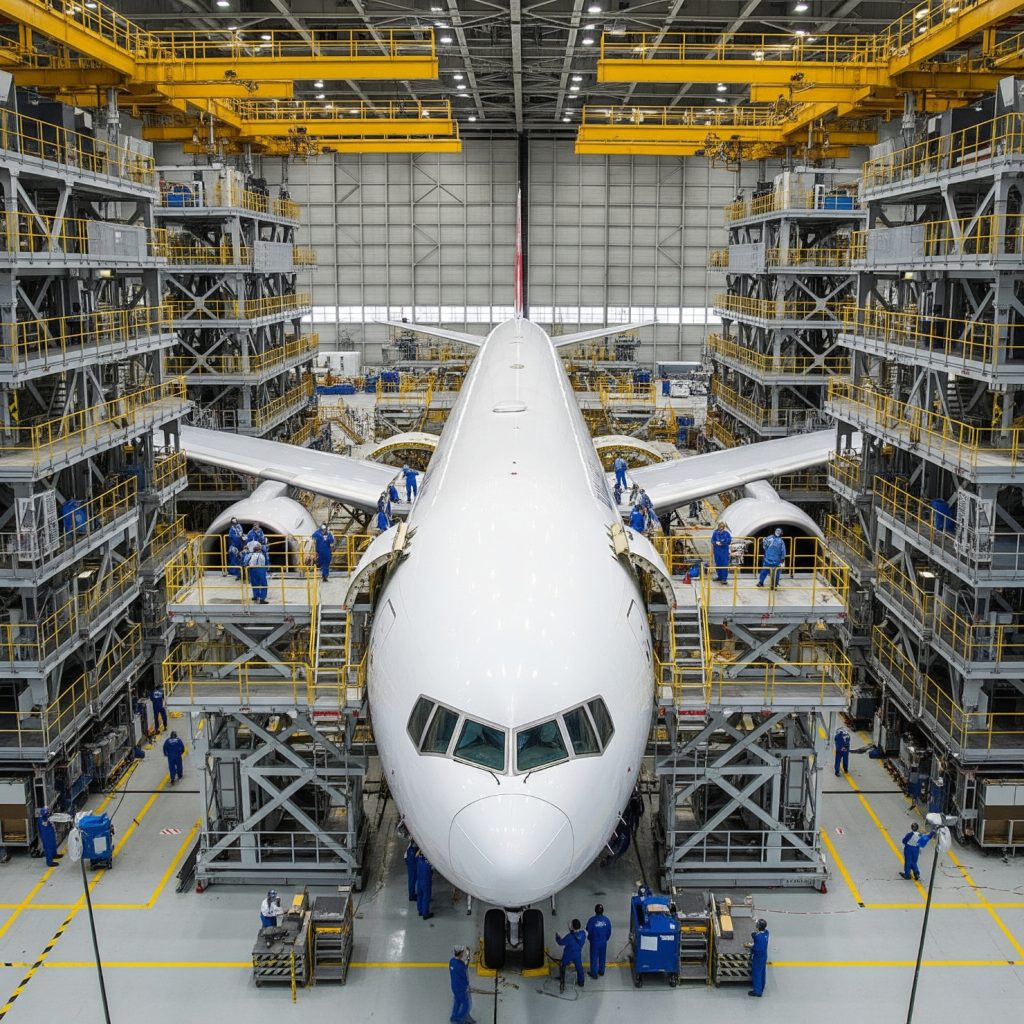

    • Komplett állványrendszerek (Teljes Dokkoló Rendszerek): Nagyjavításokhoz (C-check, D-check) használt, a teljes repülőgépet körülölelő, integrált állványrendszerek, amelyek minden szükséges zónához hozzáférést biztosítanak. Ezek a rendszerek gyakran modulárisak, és különböző repülőgéptípusokhoz adaptálhatók. Az ilyen komplex rendszerek ára több tíz- vagy akár százmillió forint is lehet.
    • Mobil lépcsőszerkezetek: Könnyen mozgatható, kerekekkel ellátott alumínium vagy acél lépcsők, amelyek gyors hozzáférést biztosítanak a repülőgép alacsonyabban fekvő részeihez, például az utastér ajtajaihoz, a futóművekhez vagy a szárnyak egyes részeihez. Gyakran állítható magasságúak és korláttal ellátottak.
    • Szerelő dokkok: Általánosabb kifejezés a repülőgép köré épített, komplex hozzáférési rendszerekre, amelyek magukban foglalhatják a fent említett specifikus állványtípusokat, valamint integrált világítást, sűrítettlevegő- és elektromos csatlakozásokat. Az “ősök” itt a fából készült, kevésbé biztonságos és nehezen mozgatható állványzatok, vagy egyszerű létrák voltak.
    • Speciális karbantartó lépcsők: Bizonyos specifikus feladatokhoz, mint például a hajtómű burkolata alatti részekhez való hozzáférés (Under Cowling Access Stair, UCAS), egyedi tervezésű, a gép kontúrjához illeszkedő lépcsőket és platformokat alkalmaznak.

    Kialakítási jellemzők: mobilitás és szerkezeti anyagok

    A repülőgép karbantartó állványok és platformok kialakítása számos tényezőtől függ.

    • Mozgathatóság:
      • Padlószinten mozgó: Kerekekkel ellátott, kézzel vagy kisebb vontatóval mozgatható állványok.
      • Vontatott: Nagyobb méretű, speciális vontatójárművel mozgatható dokkoló rendszerek.
      • Önjáró: Beépített meghajtással rendelkező platformok, amelyek önállóan képesek helyet változtatni a hangárban.
      • Felső pályáról függesztett: A hangár mennyezeti tartószerkezetére függesztett, síneken mozgatható platformok, amelyek szabadon hagyják a padlófelületet.
    • Alumínium szerkezetek: Az alumínium népszerű anyag a repülőgép karbantartó állványok gyártásában, mivel könnyű, ami megkönnyíti a mozgatást és a telepítést, ugyanakkor megfelelő szilárdságot biztosít. Korrózióálló, és könnyen formálható, lehetővé téve komplex geometriájú szerkezetek kialakítását. Az alumínium elemek könnyen rögzíthetők speciális kötőelemekkel, lehetővé téve a moduláris felépítést és az egyszerű átalakítást.

    Emelőgépek a repülőgép karbantartásban: személyek és anyagok biztonságos emelése

    Az állványzatok mellett más emelőgép is fontos a repülőgép karbantartás során, amelyek célja a dolgozók és anyagok biztonságos emelése a munkaszintre.

    • Személyemelő berendezések/platformok:
      • Ollós személyemelők: Nagy, stabil munkafelületet biztosítanak, függőleges emelésre alkalmasak. Különböző méretekben és teherbírással kaphatók, lehetnek elektromos vagy dízel meghajtásúak, beltéri vagy kültéri használatra.
      • Karos személyemelők (teleszkópos vagy csuklós-teleszkópos): Nagyobb oldalirányú kinyúlást tesznek lehetővé, így nehezen hozzáférhető helyek (pl. szárnyak felett, farokrész magasan lévő pontjai) elérésére ideálisak. Önjáró kivitelben elterjedtek.
      • A mobil, vontatható vagy önjáró kivitelek nagyfokú rugalmasságot biztosítanak a hangáron belüli munkavégzéshez.
    • Daruk:
      • Függődaruk (mennyezeti daruk): A hangárok tetőszerkezetére függesztve, síneken mozognak. Nagy teherbírással (több tonna) és emelőmagassággal rendelkeznek, alkalmasak nehéz alkatrészek (pl. hajtóművek, futóművek) emelésére és pozicionálására.
      • Futódaruk (híddaruk): Hasonló funkciót látnak el, mint a függődaruk, de a daruhíd a hangár oldalfalain vagy külön tartószerkezeten futó síneken mozog.
      • Automatizált speciális daruk: Bizonyos ismétlődő, nagy precizitást igénylő emelési feladatokhoz (pl. festés, felületkezelés) alkalmazhatnak robotizált vagy automatizált darurendszereket.
    • Kerékszállító és emelőgépek (Wheel and Brake Dollies/Changers): Speciálisan a repülőgép kerekeinek és fékegységeinek biztonságos leszerelésére, szállítására és felszerelésére tervezett hidraulikus vagy mechanikus emelő- és pozicionáló eszközök.
    • Targoncák: Általános anyagmozgatási feladatokra, alkatrészek, szerszámok szállítására használatosak a hangáron belül és a repülőtér területén. Speciális adapterekkel felszerelve bizonyos emelési feladatokat is elláthatnak.

    Fontos szempontok: biztonság, pontosság és megfelelőség

    A repülőgép karbantartás során használt állványoknál és emelőgépeknél a legfontosabb szempontok a következők:

    • Fokozott biztonsági szint: Minden eszköznek meg kell felelnie a legszigorúbb nemzetközi és nemzeti munkavédelmi előírásoknak. Ez magában foglalja a stabil szerkezetet, a megfelelő teherbírást, a leesés elleni védelmet (korlátok, rögzítési pontok), a csúszásmentes felületeket és a vészleállító rendszereket.
    • Nagy pozícionálási pontosság (különösen daruknál és speciális platformoknál): A repülőgép érzékeny részegységeinek sérülésének elkerülése érdekében az emelőgépeknek rendkívül precíz mozgást és pozicionálást kell lehetővé tenniük.
    • Európai (és egyéb nemzetközi) biztonsági előírásoknak való megfelelés: Az eszközöknek rendelkezniük kell a szükséges tanúsítványokkal (pl. CE jelölés Európában), és meg kell felelniük az olyan releváns szabványoknak, mint az EN 280 (Mobil emelőkosaras munkaállványok) vagy az EN 13155 (Daruk. Biztonság. Levehető teherfelvevő eszközök). [1, 2] A repülőtéri környezetben használt eszközökre további specifikus előírások is vonatkozhatnak (pl. IATA ajánlások).

    A repülőgép karbantartó állványok és emelők piacán számos neves gyártó (pl. JLG, Genie, Haulotte a személyemelőknél; Hydro, Dedienne Aerospace, Hycom a dokkoló rendszereknél és állványoknál) kínálja termékeit, amelyek megfelelnek ezeknek a magas szintű követelményeknek. A globális MRO piac növekedésével párhuzamosan ezen eszközök iránti kereslet is folyamatosan bővül, különösen az Ázsia-Csendes-óceáni térségben. [Forrás: Általános MRO piaci jelentések, pl. Oliver Wyman, Mordor Intelligence]

    A jövőbeni innovációk ezen a területen a könnyebb, kompozit anyagok szélesebb körű alkalmazása, a robotizált és automatizált karbantartási platformok, a kiterjesztett valóság (AR) alapú szerelési és ellenőrzési segédletek integrálása, valamint a még fejlettebb szenzoros biztonsági rendszerek felé mutatnak.

    Esettanulmányok a gyakorlatból

    • Nagy utasszállító repülőgép C-check karbantartása: Egy nemzetközi légitársaság karbantartó bázisán egy Boeing 777-es típusú repülőgép C-check nagyjavításához egy komplett, a gép köré épített szerelő dokk rendszert használtak. A rendszer magában foglalt törzs-, szárny- és farokállványokat, integrált világítást és sűrített levegő csatlakozásokat, lehetővé téve a különböző munkacsoportok párhuzamos, biztonságos munkavégzését. Eredmény: a karbantartási idő lerövidült, és a hozzáférés minden kritikus ponthoz biztosított volt.
    • Hajtóműcsere keskenytörzsű repülőgépen: Egy fapados légitársaság Airbus A320-as gépén hajtóműcserét kellett végrehajtani. Speciális, a hajtómű köré építhető, állítható magasságú hajtóműállványt és egy precíziós függődarut használtak a hajtómű biztonságos le- és felszereléséhez. Eredmény: a komplex műveletet a gyártói előírásoknak megfelelően, sérülésmentesen hajtották végre.
    • Festési munkálatok magánrepülőgépen: Egy magánrepülőgép teljes újrafestéséhez egy könnyű, alumínium szerkezetű, a gép kontúrját követő, mobil állványrendszert és ollós személyemelőket alkalmaztak. Ez lehetővé tette a festők számára, hogy minden felületet egyenletesen és biztonságosan elérjenek. Eredmény: kiváló minőségű festés, rövidebb átfutási idővel.
    • Helikopter rotoragy karbantartása: Egy katonai helikopter rotoragyának részletes ellenőrzéséhez és karbantartásához egy speciális, a helikopter köré építhető, több szintes, könnyűszerkezetes alumínium állványzatot és egy kompakt, önjáró karos személyemelőt használtak. Eredmény: a kritikus alkatrészekhez való hozzáférés biztonságos és ergonomikus volt.
    • Repülőgép ablakcseréje a hangárban: Egy regionális utasszállító repülőgép egyik kabinablakának cseréjéhez egy mobil, teleszkópos lépcsőszerkezetet és egy kisebb, vontatható ollós személyemelőt használtak. Az eszközök gyorsan a helyszínre mozgathatók voltak, és stabil munkafelületet biztosítottak a szerelőknek. Eredmény: az ablakcsere gyorsan megtörtént, minimalizálva a gép állásidejét.

    A repülőgép karbantartó platformok, állványok és emelőgépek  szimbiózisban vesznek részt a légi közlekedés biztonságának fenntartásában. A folyamatos technológiai fejlődés és a szigorú biztonsági előírások biztosítják, hogy ezek az eszközök átfogóan szolgálják a repülőgép karbantartó iparág igényeit.

    Források

    • [1] EN 280:2013+A1:2015 – Mobil emelőkosaras munkaállványok. Tervezési számítások. Stabilitási kritériumok. Építés. Biztonság. Vizsgálatok és ellenőrzések.
    • [2] EN 13155:2020 – Daruk. Biztonság. Levehető teherfelvevő eszközök.
    • [3] Repülőgép karbantartó dokkoló rendszerek gyártóinak műszaki dokumentációi (pl. Hydro, Dedienne Aerospace, NIJL Aircraft Docking).
    • [4] Repülőtéri földi kiszolgáló eszközök (GSE) és MRO berendezések gyártóinak katalógusai.
    • [5] IATA (International Air Transport Association) Airport Handling Manual (AHM) és Ground Operations Manual (IGOM) releváns fejezetei. (Elérhető az IATA weboldalán, általában fizetős.)
    • [6] FAA (Federal Aviation Administration) és EASA (European Union Aviation Safety Agency) karbantartási és biztonsági előírásai.
