Vasúti pályák építése és karbantartása: speciális gépek és eszközök

A sínprofilok precíz megmunkálásától és karbantartásától kezdve a sínek rögzítésén és az ágyazat tömörítésén át egészen a pályán történő anyagmozgatásig és a magasban végzett munkákig, több olyan feladat merül fel, amelyekhez célzottan fejlesztett gépekre és eszközökre van szükség.

Kik és milyen feladatokhoz használják a vasúti speciális gépeket?

A vasúti pályák építéséhez és karbantartásához szükséges speciális gépek és eszközök elsődleges felhasználói és üzemeltetői jellemzően a vasúttársaságok pályafenntartási részlegei, valamint az ilyen munkákra szakosodott vasútépítő és -karbantartó vállalkozások. Ezek a cégek felelősek a meglévő vasúti hálózat állapotának megőrzéséért, a szükséges javítások, cserék elvégzéséért, valamint új pályaszakaszok, iparvágányok vagy városi kötöttpályás rendszerek (pl. villamosvonalak) kiépítéséért. Emellett a bányászati és nehézipari vállalatok is rendelkezhetnek saját, belső vasúthálózattal és a hozzá tartozó karbantartó gépparkkal. A városi közlekedési vállalatok (pl. metró, HÉV, villamos) szintén jelentős felhasználók.

Vállalkozási tevékenységi körök tekintetében a pályadiagnosztika, síncsere, ágyazatrendezés, váltókarbantartás, hegesztési munkák, felsővezeték-szerelés és a pálya menti növényzetirtás mind olyan területek, ahol ezek a speciális gépek elengedhetetlenek. Szakemberi szinten a pályamunkások, sínhegesztők, gépkezelők (pl. döngölőgép-kezelő, síncsiszoló-kezelő), vasútépítő mérnökök, pályafenntartási mérnökök és művezetők azok, akik napi szinten dolgoznak ezekkel az eszközökkel, vagy irányítják a velük végzett munkálatokat. Az ő szaktudásuk és a gépek megfelelő működése garantálja a vasúti pályák biztonságos és üzemszerű állapotát.

A vasúti infrastruktúra karbantartásának és fejlesztésének speciális gépesítési igényei

A vasúti pályák folyamatosan nagy igénybevételnek vannak kitéve a vonatok súlya, a sebesség és az időjárási viszontagságok miatt. Ezért rendszeres karbantartásuk és szükség szerinti felújításuk elengedhetetlen a biztonságos közlekedés fenntartásához. A gépesítés itt több célt szolgál:

• Emberi biztonság növelése: A nehéz fizikai munkát kiváltó gépek csökkentik a mozgásszervi megbetegedések és a balesetek kockázatát. A precíz gépi munkavégzés hozzájárul a pálya stabilitásához, megelőzve a kisiklásokat.
• Időoptimalizálás: A speciális gépekkel a munkafolyamatok (pl. síncsere, ágyazattömörítés) jelentősen felgyorsíthatók, csökkentve a pályazárak idejét és a forgalmi korlátozásokat.
• Költségoptimalizálás: Bár a speciális gépek beszerzési vagy bérleti költsége magas lehet, hosszú távon a hatékonyabb munkavégzés, valamint a kevesebb emberi erőforrás igény révén költségmegtakarítást eredményezhetnek. A pontosabb munkavégzés csökkenti a későbbi javítások szükségességét is.
• Minőség javítása: A gépek képesek a manuális módszereknél pontosabb és egyenletesebb munkavégzésre (pl. síncsiszolás, ágyazattömörítés), ami hozzájárul a pálya jobb minőségéhez és hosszabb élettartamához.

A vasúti pályafenntartás kezdetleges megoldásai a nagyrészt kézi erővel végzett munkálatok voltak (pl. csákányozás, lapátolás, kézi sínemelés), amelyek rendkívül munka- és időigényesek, valamint balesetveszélyesek voltak. A modern gépesítés forradalmasította ezt a területet.

Sínmegmunkáló és -karbantartó gépek: a pálya élettartamának növelése

A sínek felületének és geometriájának megőrzése kulcsfontosságú a sima futás és a kopás minimalizálása érdekében.

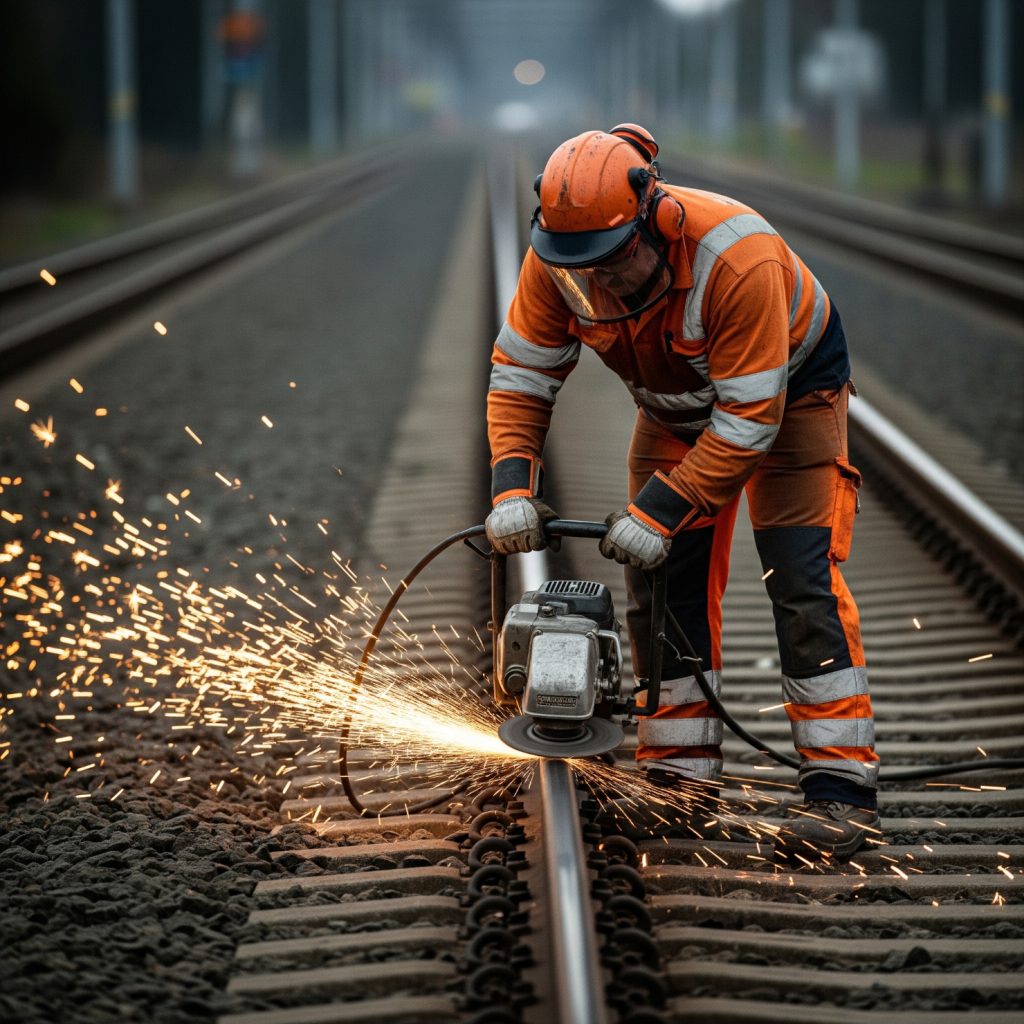

• Síncsiszolók: A sínek felületén keletkező hibák (pl. hullámosság, sorják, mikrorepedések) eltávolítására, a megfelelő sínprofil helyreállítására szolgálnak.
  • Lapos síncsiszolók: Nagyobb felületek, hosszabb pályaszakaszok általános csiszolására alkalmasak.
  • Váltócsúcscsiszolók (kitérőcsiszolók): Speciálisan a váltók bonyolult geometriájú elemeinek (csúcssínek, keresztezési középrészek) precíz csiszolására tervezett, kisebb, kézi vezetésű vagy önjáró gépek.
  • Rozsdaeltávolító síncsiszolók: Erőteljesebb csiszolófejekkel rendelkeznek a vastagabb rozsdaréteg vagy egyéb makacs szennyeződések eltávolítására.

  A modern síncsiszolók gyakran por- és szikraelszívó rendszerrel vannak ellátva a környezeti terhelés és a munkavédelmi kockázatok csökkentése érdekében.

• Sínvágó gépek: Sínek méretre vágására, sérült szakaszok kivágására használatosak. Leggyakrabban benzines gyorsdarabolók speciális sínvágó adapterrel és vágókoronggal kerülnek alkalmazásra. Ezek mobilak, gyors vágást tesznek lehetővé, de fontos a megfelelő vágókorong kiválasztása és a biztonsági előírások betartása (pl. szikravédelem, megfelelő egyéni védőeszközök).
• Sínfúró- és marógépek: Sínekbe történő furatok készítésére (pl. hevederkötésekhez, elektromos csatlakozásokhoz) vagy speciális marási feladatok elvégzésére szolgálnak. Léteznek benzines és elektromos (akkus vagy hálózati) meghajtású változatok is. A modern gépek precíz pozicionálást és fúrásmélység-állítást tesznek lehetővé.

Ezeknek a gépeknek az ára a típustól, teljesítménytől és a gyártótól (pl. Robel, Geismar, Cembre) függően néhány százezer forinttól több tízmillió forintig is terjedhet.

Sínrögzítő és -szerelő eszközök: a pálya stabilitásának biztosítása

A sínek biztonságos rögzítése az aljakhoz (talpfákhoz) alapvető a pálya stabilitása és a vonatok biztonságos közlekedése szempontjából.

• Állványcsavargépek (csavarbehajtók sínalátétekhez): A síneket az aljakhoz rögzítő csavarok (pl. síncsavarok, horogcsavarok) behajtására és kilazítására szolgáló gépek. Léteznek egy- és kétfejes (egyszerre két csavart kezelő) változatok, valamint hidraulikus, elektromos (akkus vagy hálózati) és benzines meghajtású modellek. A modern gépek nyomatékszabályozással rendelkeznek a megfelelő meghúzási nyomaték biztosítása érdekében.
• Univerzális ütvecsavarozók vasúti alkalmazásokhoz: Nagy nyomatékú ütvecsavarozók, amelyeket különböző csavarkötések (pl. hevederkötések) szerelésére használnak a vasúti pályákon. Gyakran akkumulátoros kivitelűek a jobb mobilitás érdekében.
• Aljzatfúrók (talpfafúrók): Fa vagy kompozit aljakba történő furatok készítésére szolgálnak a sínrögzítő csavarok számára. Általában benzines vagy elektromos meghajtásúak.
• Döngölőgépek (aljtömörítő gépek): A vasúti pálya kavicságyazatának tömörítésére szolgálnak az aljak alatt és mellett, biztosítva a pálya stabilitását, a megfelelő szintet és az egyenletes tehereloszlást. Léteznek kézi vezetésű, kisebb gépek (pl. vibrációs döngölők) és nagyméretű, önjáró, többfejes pályakarbantartó gépek is. A kézi döngölőgépek ára néhány százezer forinttól indul.

Sínemelő és -mozgató eszközök: precíz pozicionálás és szerelés

Sínek emelésére, mozgatására, pozicionálására és a szerelési munkák megkönnyítésére különböző speciális eszközöket használnak.

• Sínemelők: Kézi vagy hidraulikus működtetésű eszközök, amelyek lehetővé teszik a sínszálak megemelését kisebb magasságba, például görgők elhelyezéséhez (a sínek hosszanti mozgatásához), alátétlemezek cseréjéhez, vagy akadálymentes munkavégzéshez a sín alatt.
• Feszítőberendezés-készletek (sínfeszítők): Hosszú hegesztett sínek (HHS) fektetésekor vagy javításakor a sínek megfelelő hőmérsékleten történő feszítésére és a hegesztési hézagok beállítására szolgálnak. Hidraulikus vagy mechanikus működtetésűek lehetnek.
• Sínhordó görgők, sínfogók: A sínszálak kézi vagy gépi mozgatását, szállítását segítő eszközök. A sínfogók biztonságos megfogást tesznek lehetővé, míg a görgők a sínek hosszanti csúsztatását könnyítik meg.

Vasúti szállítás és logisztika a pályán: anyagok és személyzet mozgatása

A munkaterületen belüli anyag- és személyszállításra a vasúti pályán speciális járműveket és kocsikat alkalmaznak.

• Kézi és motoros vasúti kocsik (drezinák, hajtányok): Kisebb létszámú személyzet és könnyebb szerszámok, anyagok szállítására szolgáló, a vasúti pályán közlekedő járművek. A kézi hajtányok ma már ritkábbak, a motoros drezinák (benzin- vagy dízelmotoros) elterjedtebbek. Az “ősök” a kézzel hajtott vagy akár lovak által vontatott pályakocsik voltak.
• Alumínium szállítókocsik: Könnyű, de teherbíró, kézzel tolható vagy kisebb géppel vontatható kocsik sínek, aljak, szerszámok és egyéb anyagok szállítására a pályán. Léteznek fékes és fék nélküli változatok.
• Vasúti pótkocsik (pőrekocsik): Nagyobb teherbírású, gépi vontatású kocsik nehezebb vagy terjedelmesebb anyagok (pl. hosszúsínek, váltóalkatrészek, zúzottkő) szállítására.

Magasban végzett munka vasúti környezetben: speciális emelőkosarak és rakodók

A felsővezeték-szerelési, karbantartási munkák, valamint a hidak, jelzőberendezések és egyéb pályamenti magasban lévő objektumok elérése speciális emelőeszközöket igényel.

• Speciális emelőkosarak vasúti használatra:
  • Lánctalpas emelőkosarak: Olyan területeken használhatók, ahol a vasúti pálya mellett nehéz a terep.

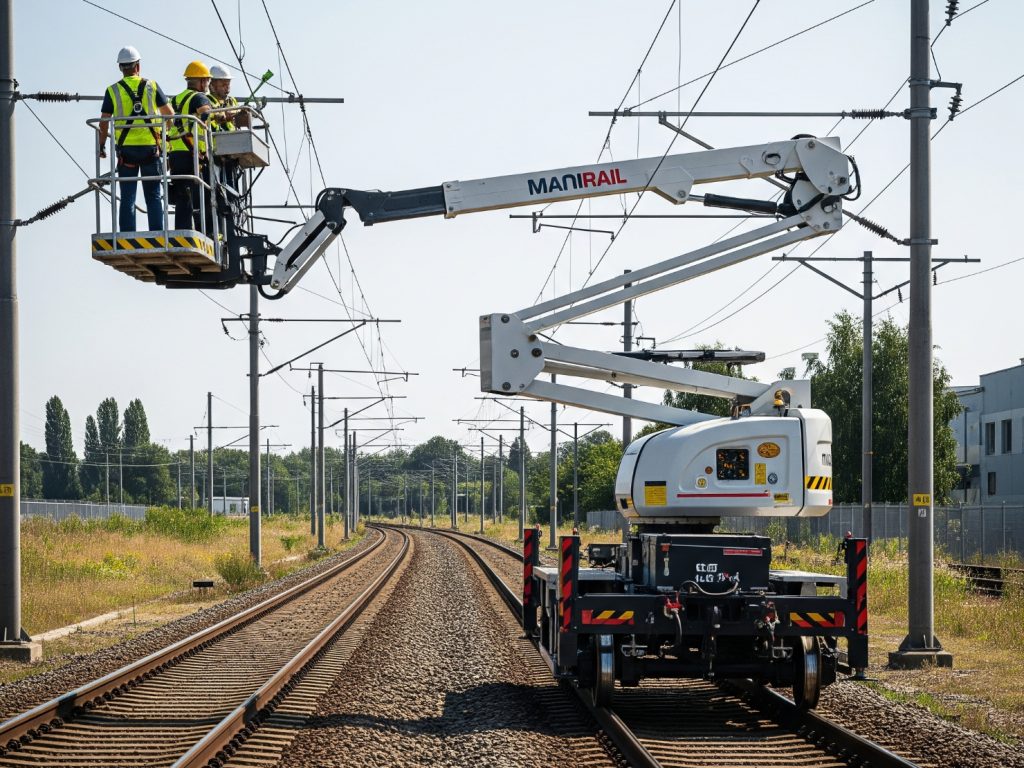

  • Sínre szerelhető (kétutas) hibrid emelőkosarak: Képesek közúton és vasúti pályán is közlekedni és üzemelni, rendkívül sokoldalúak. Ilyen például a Manirail rendszer, amely egy teherautóra szerelt emelőkosarat vasúti kerekekkel lát el.
• Forgózsámolyos teleszkópos rakodók vasúti adapterrel: Nagy teherbírású teleszkópos rakodógépek, amelyek speciális vasúti adapterrel (sínkerekekkel) felszerelve a pályán is tudnak közlekedni és emelési, rakodási feladatokat ellátni, akár emelőkosárral is felszerelhetők.

Ezek az eszközök precíz munkavégzést tesznek lehetővé a magasban, csökkentve a létrák vagy állványzatok használatával járó kockázatokat.

Biztonság a vasúti munkaterületen: kerítések és jelzőeszközök

A vasúti munkaterületen végzett munka fokozott veszélyekkel jár a vonatforgalom és a speciális gépek miatt. Ezért a munkaterület megfelelő elkerítése és a jelzőeszközök használata elengedhetetlen.

• Biztonsági kerítések: Ideiglenes mobilkerítések vagy speciális vasúti biztonsági korlátok alkalmazása a munkaterület elhatárolására, a munkavállalók védelmére a közlekedő vonatoktól, valamint az illetéktelenek távol tartására.
• Jelzőeszközök: Figyelmeztető táblák, jelzőlámpák, hangjelző berendezések és jelzőőrök alkalmazása a vonatforgalom és a munkavégzés biztonságos összehangolására.

Szabályozási háttér, piaci trendek és innovációs lehetőségek

A vasúti pályák építésére és karbantartására, valamint az ott használt gépekre szigorú nemzeti és nemzetközi szabványok, valamint vasúttársasági előírások vonatkoznak. Ezek kiterjednek a gépek biztonsági követelményeire, a munkavédelmi előírásokra és a környezetvédelmi szempontokra (pl. zaj-, rezgés-, károsanyag-kibocsátás). Az Európai Unióban a kölcsönös átjárhatósági műszaki előírások (TSI-k) is relevánsak lehetnek. A gépeknek gyakran rendelkezniük kell CE minősítéssel és egyéb specifikus tanúsítványokkal.

A piaci trendek a nagyobb automatizáltságú, precízebb, környezetbarátabb (pl. elektromos vagy hibrid meghajtású) és multifunkcionális gépek felé mutatnak. Egyre nagyobb szerepet kap a diagnosztika, a GPS alapú pozicionálás és a távfelügyelet. A globális vasúti karbantartó gépek piacának mérete jelentős, és a vasúti infrastruktúra fejlesztése, valamint a meglévő hálózatok modernizációja iránti igény miatt további növekedés várható. [Forrás: Általános piaci jelentések, pl. Mordor Intelligence, Market Research Future] Számos neves gyártó (pl. Plasser & Theurer, Matisa, Robel, Geismar, Speno) versenyez a piacon, folyamatosan fejlesztve új technológiákat.

A jövőbeni innovációk közé tartozhatnak a mesterséges intelligenciával támogatott diagnosztikai és karbantartási rendszerek, a robotizált sínmegmunkáló és -szerelő egységek, valamint a dróntechnológia alkalmazása a pályafelügyeletben és kisebb karbantartási feladatokban.

Esettanulmányok a gyakorlatból

• Nagysebességű vasútvonal karbantartása: Egy nagysebességű vasútvonalon a sínek rendszeres profilcsiszolását egy nagyteljesítményű, önjáró síncsiszoló szerelvénnyel végzik éjszakai pályazárak alatt. Eredmény: a sínek élettartama megnövekedett, a futáskomfort javult, és a zajkibocsátás csökkent.
• Városi villamospálya felújítása: Egy forgalmas városi csomópontban a villamospálya váltóinak cseréjét és a kapcsolódó sínmunkákat kompakt, kézi vezetésű sínvágó, sínfúró és váltócsiszoló gépekkel végezték, minimalizálva a forgalmi korlátozásokat. Az anyagmozgatáshoz alumínium szállítókocsikat használtak.
• Iparvágány építése egy új logisztikai központhoz: Egy új logisztikai központ kiszolgálására több kilométeres iparvágányt építettek. A munkálatok során állványcsavargépeket, döngölőgépeket és sínemelőket használtak a gyors és precíz pályafektetéshez.
• Felsővezeték karbantartása vasúti hídon: Egy nehezen megközelíthető vasúti híd felsővezeték-rendszerének karbantartásához egy sínre szerelhető, teleszkópos emelőkosaras járművet (Manirail típusút) alkalmaztak. Eredmény: a munkát biztonságosan el tudták végezni a magasban, a pálya minimális lezárásával.
• Sürgősségi síncsere kisiklás után: Egy tehervonat kisiklása következtében megsérült pályaszakaszon a helyreállítási munkálatokat gyorsan kellett elvégezni. Mobil sínvágókat, sínemelőket és gyorsan telepíthető sínrögzítő elemeket használtak a sérült sínek cseréjéhez és a forgalom mielőbbi helyreállításához.

A vasúti pályák építéséhez és karbantartásához szükséges speciális gépek és eszközök alkalmazása elengedhetetlen a modern vasúti közlekedés biztonságának fenntartásához. A folyamatos technológiai fejlődés újabb és újabb lehetőségeket nyit meg ezen a területen, hozzájárulva a vasúti infrastruktúra hosszú távú fenntarthatóságához.

Források

• [1] Általános vasútépítési és pályafenntartási szakkönyvek és egyetemi jegyzetek.
• [2] Vasúttársaságok (pl. MÁV, GYSEV) belső szabályzatai és műszaki előírásai a pályafenntartásra vonatkozóan.
• [3] Európai Uniós TSI (Kölcsönös Átjárhatósági Műszaki Előírások) az infrastruktúrára vonatkozóan. Elérhető: Európai Unió Vasúti Ügynöksége (ERA)
• [4] Vasúti gépek és eszközök gyártóinak (pl. Robel, Plasser & Theurer, Geismar, Matisa, Cembre, Pandrol) műszaki dokumentációi és termékkatalógusai.
• [5] Nemzetközi Vasútegylet (UIC) kiadványai és ajánlásai. Elérhető: https://uic.org
• [6] 1993. évi XCIII. törvény a munkavédelemről.
